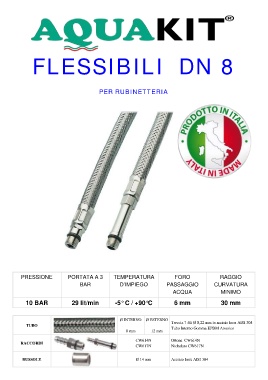

FLESSIBILI  DN 8








                                             PER RUBINETTERIA


















































          PRESSIONE            PORTATA A 3         TEMPERATURA                 FORO                RAGGIO
                                    BAR               D’IMPIEGO            PASSAGGIO            CURVATURA
                                                                              ACQUA                MINIMO

            10 BAR               29 lit/min         -5° C / +90°C             6 mm                 30 mm



                                                      Ø INTERNO  Ø ESTERNO   Treccia 7 fili Ø 0,22 mm in acciaio Inox AISI 304
             TUBO                                                            Tubo Interno Gomma EPDM Atossico
                                                         8 mm       12 mm

                                                             CW614N          Ottone  CW614N
          RACCORDI
                                                             CW617N          Nichelato CW617N

           BUSSOLE                                           Ø 14 mm         Acciaio Inox AISI 304
